Data Link Switching (DLSw+)

Data Link Switching (DLSw), so wie wir es heute kennen, wurde bereits 1995 in der RFC 1434 gedrafted. Maßgeblich vorangetrieben von IBM, war es allerdings (wen wunderts) nicht besonders herstellerübergreifend verwendbar.
1997 wurde dann das RFC 2166 verabschiedet, welches die Einschränkungen des originalen RFC 1434 und dem Interim RFC 1795 (DLSw V1) übrwandt und von Cisco als sogenanntes DLSw+ übernommen wurde.

DLSw+ sollte das Konstrukt SRB und RSRB ablösen, also den eigentlich gebridgten Traffic in TCP einpacken und so “routingfähig” machen. Eine gesicherte WAN-Connectivity (mit den Optionen geroutetes Backup und QoS) kann so implementiert werden. Ähnlich wie in einem GRE-Tunnel, werden hier die LLC2 Pakete für die Kommunikation zwischen SNA-Host und Client auf Routern in TCP eingepackt und geroutet verschickt.

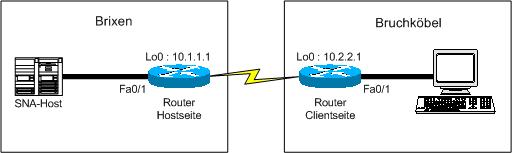

OK, genug gelangweilt. Wir haben in unten genannten Beispiel 2 Router, welche auf ihren Ethernet-Interfacen eine Bridgegroup konfiguriert haben. An einem Router hängt ein SNA-Host, an dem Anderen ein SNA-Client. Ziel ist es jetzt, eine Kommunikation von Client zu Host zu ermöglichen.

DLSW02

Hier nun die Konfig für den Router in Brixen :

dlsw local-peer peer-id 10.1.1.1
dlsw remote-peer 0 tcp 10.2.2.1
dlsw bridge-group 1
!
interface Loopback0
ip address 10.1.1.1 255.255.255.255
!
interface FastEthernet0/1
description Interface to bruchkoebel (LLC)
no ip address
speed auto
half-duplex
bridge-group 1
exit
!
bridge 1 protocol ieee

Analog dazu die Konfiguration von Bruchköbel :

dlsw local-peer peer-id 102.2.1
dlsw remote-peer 0 tcp 10.1.1.1
dlsw bridge-group 1

interface Loopback0
ip address 10.2.2.1 255.255.255.255

interface FastEthernet0/1
description Interface to brixen (LLC)
no ip address
speed auto
half-duplex
bridge-group 1

bridge 1 protocol ieee

Das ist schon die ganze Konfiguration. Es werden zwei Ethernet-Interface ausgewählt, auf beiden Seiten in diesem Fall Fastethernet 0/1 und miteinander verbridget.
Hier schauen wir nochmal, ob es geklappt hat :

bruchkoebel#sh dlsw peer
Peers: state pkts_rx pkts_tx type drops ckts TCP uptime
TCP 10.1.1.1 CONNECT 3 62207 conf 0 0 0 2d02h
Total number of connected peers: 1
Total number of connections: 1


Wie immer kann hier nur grob die ganze Thematik angerissen werden. Für nähere Beratungen und konkrete Fragestellungen steht Ihnen die Unternehmensberatung Lemberg  gerne zur Verfügung. Bitte kontaktieren Sie uns !
